Как установить и подключить проточный водонагреватель в квартире: полное руководство

Содержание

1. Введение
2. Принцип действия проточных водонагревателей
3. Достоинства и конструктивные особенности приборов
4. Выбор оптимального места для установки
5. Выбор нагревателя
6. Подготовка инструментов для монтажа
7. Проверка электропроводки и системы подачи воды
8. Схема подключения проточного водонагревателя на стену
9. Как подключить проточный водонагреватель в виде смесителя
10. Подключение к системе водоснабжения
11. Подключение к электросети
12. Первая проверка и тестирование работоспособности
13. Частые ошибки при установке и как их избежать
14. Заключение

Введение

Вопрос с обеспечением жилья горячей водой решается по-разному. Квартиры старого фонда оснащены газовыми колонками, значительная часть многоэтажных домов подключена к централизованной системе горячего водоснабжения. Если же в районе недостаточно развита инженерная инфраструктура, жильцам приходится искать альтернативные решения. Для этих целей используются электрические водонагреватели разного типа.

Можно установить бойлер накопительного типа, который нагревает большой объём воды для бытовых нужд. Но использование такого оборудования не всегда оправдано, так как постоянный запас теплой воды не требуется. А значит, нет смысла переплачивать за электроэнергию, необходимую для поддержание нужного уровня нагрева. В этом случае целесообразно установить водонагреватель проточного типа. Такой прибор мгновенно нагревает воду при включении смесителя. То есть в момент, когда вы открываете кран. Для него не нужен накопительный резервуар, поэтому и энергия для постоянного подогрева не расходуется.

Проточные нагреватели – компактные приборы, которые легко разместить в любой части кухни. Ещё одна важная характеристика – эффективность, которая напрямую связана с высокой мощностью оборудования. Но важно правильно подключить водонагреватель. Для выполнения таких работ необходимы определённые знания по электрике и водоснабжению.

Подключение можно выполнить самостоятельно, следуя рекомендациям профессионалов.

Принцип действия проточных водонагревателей

Проточный водонагреватель предназначен для обеспечения одной точки разбора горячей водой. Обычно устанавливается в частных домовладениях, загородных коттеджах, квартирах. Конструктивно состоит из закрытой колбы с расположенным внутри нагревательным элементом (трубчатый электронагреватель или неизолированная спираль). Колба изготовлена из термостойкой пластмассы.

Принцип работы устройства достаточно прост:

• при открытии крана срабатывает реле давления;
• реле передаёт питание на нагревательный элемент, через который проходит вода;
• при закрытии крана питание нагревательного элемента и нагрев воды прекращаются.

Скорость нагрева зависит от температуры воды на входе и её расхода, а также от мощности нагревательного элемента. Оборудование не может работать при отключении водоснабжения. Включать проточный нагреватель без воды нельзя, так как это приведёт к перегреву ТЭНа и его поломке. Современные модели водонагревателей оснащаются защитой от сухого включения.

Преимущества и конструктивные особенности приборов

Преимущества проточного водонагревателя:

• высокая производительность: нагреватели данного типа оснащены мощными нагревательным элементам – чтобы получить горячую воду, достаточно открыть кран;
• экономичность: в отличие от бойлеров накопительного типа, электроэнергия расходуется только в момент использования и не тратится на поддержание нужной температуры воды в баке;
• компактные габариты: нет необходимости выделять место для размещения накопительного бака, а сам нагреватель можно установить даже под мойкой;
• высокое качество воды: жидкость не застаивается в накопительной ёмкости, что исключает вероятность развития патогенных микроорганизмов;
• стильный дизайн, благодаря чему прибор гармонично дополняет интерьер кухни или ванной комнаты.

Есть два вида бытовых проточных водонагревателей: напорные (закрытого типа) и безнапорные (открытого типа). Безнапорные приборы подходят для открытых систем водоснабжения и устанавливаются непосредственно на смеситель. Прибор может использоваться только для одной точки разбора. Если необходимо обеспечить горячей водой несколько источников (например, на кухне и в ванной комнате), необходимо установить прибор на каждый из них. Давление внутри нагревателя не превышает атмосферное, поэтому он может работать при любом напоре воды в магистрали.

Нагреватели напорного типа работают только под давлением водопроводной сети. Могут использоваться для нескольких точек разбора – для кухни, душевой, ванны, раковины. Монтируются в стояк с разводкой. Такие приборы обязательно должны быть оснащены дополнительными системами безопасности.

На раковину на кухне и в ванной устанавливают безнапорные водонагреватели в виде смесителя. А вот для душа и наполнения ванны мощности таких приборов недостаточно. На такие точки разбора обычно устанавливают подвесные напорные и безнапорные устройства.

Выбор оптимального места для установки

Устанавливать проточный водонагреватель можно только в помещениях со стабильной плюсовой температурой. Монтаж на открытом воздухе, в неотапливаемых в зимнее время помещениях и в условиях повышенной влажности недопустим. Вода внутри оборудования не должна замерзать – иначе это приведёт к поломке прибора.

Также следует избегать попадания большого количества воды на корпус устройства, поэтому нагреватель монтируют не возле крана, а под мойкой на кухне, под раковиной в ванной или выше душа. Однако, учтите: чем больше расстояние до точки разбора воды, тем значительнее будут теплопотери. Достаточно закрепить нагреватель на расстоянии не более 2 метров от крана, чтобы вода не успела остыть. Оптимальное решение – установка проточного водонагревателя на стену или монтаж в шкафчик в непосредственной близости от места разбора воды. Главное, чтобы к нагревателю оставался доступ для регулировки температуры и устранения неисправностей.

Производители предлагают разные модели проточных водонагревателей. В числе наиболее популярных – выполненные в виде крана, которые монтируются вместо смесителя. Нагревательный элемент установлен внутри крана. Он начинает нагревать воду при повороте ручки смесителя.

Выбор нагревателя

Один из наиболее важных параметров нагревателей – мощность. От неё зависит функциональность прибора. Устройства разной мощности предназначены для решения определённых задач:

• Модели до 3 кВт – подогревают воду до 50-60 °С в объёме не более 1,5 литров в минуту. Такой вариант подходит для размещения на кухне. В некоторых модификациях предусмотрена возможность увеличения объёма до 5 литров, но температура снизится до 15-30 °С.
• Приборы мощностью от 3 до 6 кВт предназначены для установки в ванной комнате. Они потребляют большое количество энергии, но объёма подогретой воды достаточно, чтобы принять душ (около 5 литров в минуту).
• Приборы мощностью от 6 до 12 кВт нагревают 5-8 литров минуту. Их установка возможна только при абсолютно исправной и надёжной проводке в доме.
• Нагреватели мощностью свыше 12 кВт нагревают воду до 60 °С в объёме 12 литров в минуту. Это позволяет наполнять ванну или подключать несколько точек разбора.

При выборе устройства обязательно обратите внимание на дополнительные функции. Система защиты от перегрева автоматически отключает нагреватель, если температура внутри поднимается до критических значений. Такое может случиться, если термостат вышел из строя. В этом случае датчик не срабатывает, и вода продолжает нагреваться выше заданной температуры, из-за чего ёмкость с ТЭНом может взорваться.

Защита от сухого включения – ещё одна полезная функция, исключающая работу нагревателя при отсутствии воды в системе.

Система быстрого нагрева позволяет ускорить нагрев воды, но при этом мощность и объём потребляемой энергии увеличиваются.

Подготовка инструментов для монтажа

Если вы решили установить проточный водонагреватель самостоятельно, заранее подготовьте инструменты. Для монтажа потребуются:

• ударная дрель со сверлом по бетону или перфоратор для подготовки отверстий в стене;
• строительный уровень, рулетка или линейка, карандаш для разметки точек крепления;
• саморезы, шурупы и дюбели, отвертка или шуруповёрт;
• паяльник для труб (в случае, если необходимо наращивать водопровод);
• гибкие шланги и фитинги с резьбой;
• набор гаечных ключей;
• гибкая подводка в оплётке.

Перечень необходимых инструментов зависит от модификации нагревателя и схемы подключения.

Проверка электропроводки и системы подачи воды

Работа проточного нагревателя требуетподключения к электросети. Приборы бытового типа являются однофазными, то есть работают от сети 220 В. При этом устройства отличаются высокой мощностью, поэтому в схеме подключения должна присутствовать система защитного отключения. Также необходим качественный медный провод подходящего сечения. Убедитесь, что проводка в доме выдержит дополнительную нагрузку. Если прибор будет расположен на нагревающейся или термоизолированной поверхности, то сечение кабеля должно быть увеличено. Важно учитывать требования по электробезопасности: нельзя подключать мощный прибор через удлинитель или без заземления. Способ подключения через штепсельную вилку используется только для моделей мощностью не более 3,5 кВт.

Также необходимо проверить водопроводную систему на соответствие определённым требованиям. Обратите внимание, что нагреватели можно подключать только к холодному водопроводу, так как температура воды на входе не должна превышать 35 °С.

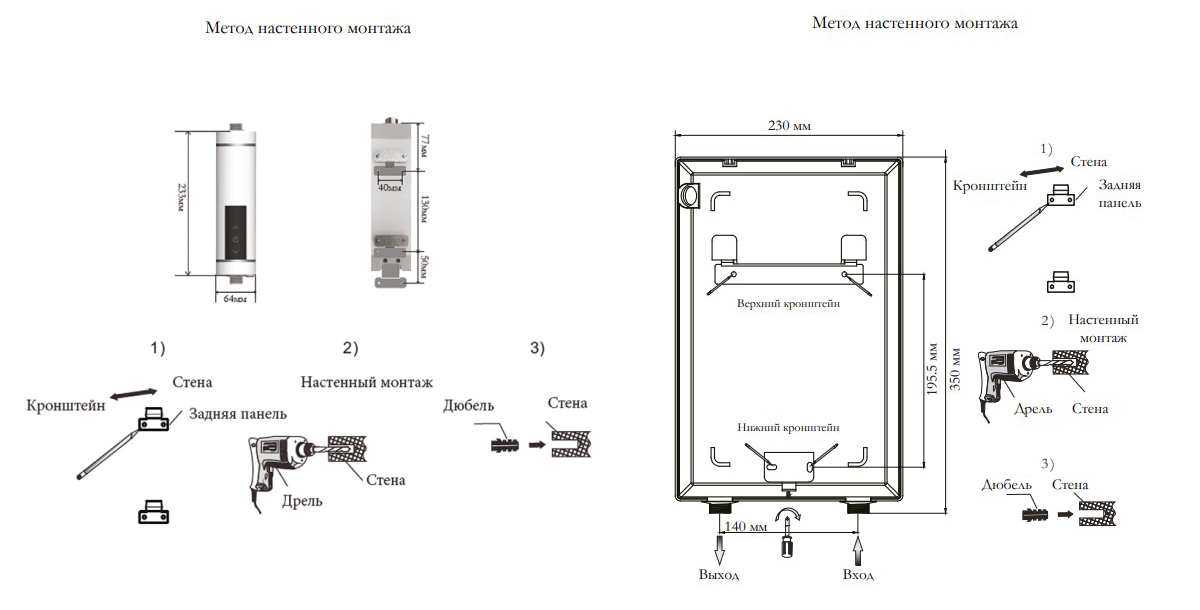

Схема подключения проточного водонагревателя на стену

Перед выполнением работ необходимо перекрыть воду в стояках.

Порядок выполнения работ при настенном способе монтажа:

• При помощи уровня выполните разметку и отметьте точки для крепёжных отверстий. Важно, чтобы точки располагались на одной линии.
• Просверлите отверстия под монтажные шурупы.
• В подготовленные отверстия вставьте дюбели и закрепите шурупы. Не закручивайте их до конца, так как на них будет крепиться нагреватель.
• Повесьте нагреватель и убедитесь, что он надёжно закреплён. Обратите внимание, что прибор должен быть установлен строго горизонтально. Даже при незначительном наклоне ТЭН при нагреве не будет полностью закрыт водой, что приведёт к образованию воздушной пробки и поломке нагревателя. Если прибор висит неровно, его положение необходимо отрегулировать.

Подключение проточного водонагревателя к водопроводу выполняется только в том случае, если рабочее давление в сети холодного водоснабжения находится в пределах от 0,03 до 0,6 МПа.

Как подключить проточный водонагреватель в виде смесителя

Чтобы подключить такой водонагреватель, потребуются разводной ключ, прижимное кольцо, уплотнительная прокладка и пластиковая гайка.

Порядок подключения:

• Открутите гибкую подводку от старого смесителя и отсоедините кран.
• Соберите нагреватель в соответствии с инструкцией и установите его в отверстие мойки. Снизу зафиксируйте прижимное кольцо и уплотнительную прокладку, после чего закрепите кран пластиковой гайкой.
• После установки выполняется обвязка проточного водонагревателя, которая предполагает подключение прибора к водопроводу и электричеству, а также монтаж систем безопасности.

Включите водонагреватель и проверьте его работу.

Подключение к системе водоснабжения

Для работы проточного водонагревателя давление в системе водоснабжения должно быть не менее 0,3 бар. Допускается использование только штатных крана и лейки, запорная арматура на выходе не устанавливается.

При монтаже напорного нагревателя перекройте воду в стояке, после чего установите шаровый кран на входной патрубок. Он необходим, чтобы отключить прибор от системы водоснабжения и демонтировать его в случае поломки. Для уплотнения резьбы используйте специальную ленту. С другой стороны установите тройники и соедините их с запорной арматурой гибкой подводкой.

Безнапорные нагреватели, выполненные в виде смесителя, устанавливаются вместо крана. Для этого необходимо соединить демонтированную гибкую подводку со штуцером водонагревателя. Установите резиновую прокладку под накидную гайку и затяните ее гаечным ключом. Если устанавливается безнапорный нагреватель настенной фиксации, необходимо снять шланг с душевой лейкой со стационарного смесителя и подсоединить его свободный конец к выходному отверстию на устройстве. При монтаже приборов с тройником и краном-смесителем в комплекте сначала нужно установить тройник, а затем смеситель и душ.

Подключение к электросети

Водонагреватели мощностью не более 3,5 кВт оснащены штепсельной вилкой, которую достаточно просто включить в розетку. Для подключения приборов с более высокой мощностью необходимо подвести отдельную линию электропроводки с автоматом. Нагреватель подключают напрямую к электрощиту через УЗО (устройство защитного подключения) или используют дифференциальные выключатели нагрузки.

Если вы не уверены, что обладаете достаточными знаниями по электрике, лучше обратиться за помощью к профессионалам.

Первая проверка и тестирование работоспособности

После выполнения всех работ водонагреватель необходимо подготовить к эксплуатации:

• откройте стояк холодного водоснабжения, вентиль горячей воды оставьте закрытым;
• включите кран с горячей водой и спустите из системы весь воздух;
• откройте и закройте кран несколько раз – до тех пор, пока не пойдёт ровный поток без воздуха.

Если не согнать воздух из системы, нагреватель может выйти из строя.

Чтобы правильно подключить водонагреватель, следуйте инструкции, приложенной к прибору. Если хотите продлить срок службы оборудования, установите фильтры грубой и тонкой очистки воды.

Частые ошибки при установке и как их избежать

При установке проточного водонагревателя часто допускаются ошибки, которые могут привести к его неэффективной работе или даже к поломкам.

Одна из распространенных ошибок — это неправильное подключение к электросети. Если устройство мощностью более 3,5 кВт подключено без отдельной линии с автоматом и УЗО, это может привести к перегрузкам и коротким замыканиям.

Чтобы избежать этого, важно обеспечить безопасное подключение, подведя отдельную линию электропроводки и используя защитные устройства.

Еще одной частой ошибкой является неправильное подключение к системе водоснабжения. Такой риск возникает, если давление в системе ниже необходимого минимума в 0,3 бар или если нагреватель подключен к горячему водопроводу, что увеличивает нагрузку на устройство и может вызвать его поломку.

Чтобы избежать этой ошибки, всегда проверяйте давление в системе и подключайте приборы только к холодной воде, как указано в инструкции производителя.

Заключение

Проточные водонагреватели представляют собой эффективное решение для обеспечения горячей водой там, где это необходимо. Их преимущества включают в себя высокую производительность и экономичность за счет отсутствия необходимости постоянного поддержания температуры воды.

Однако для достижения оптимальной работы и длительного срока службы устройства важно следовать рекомендациям по его правильной установке и подключению, уделяя особое внимание электробезопасности и гидравлическим нагрузкам.

Соблюдение технических требований и внимательное отношение к деталям монтажа помогут избежать распространенных ошибок и связанных с ними проблем. Это обеспечит комфорт и надежность водоснабжения, гарантируя долгую и безопасную эксплуатацию прибора.
