Советы по монтажу электрического теплого пола: как правильно подключить к электричеству

Содержание

1. Введение
2. Что такое теплые электрические полы, их особенности и преимущества
3. Подготовка к установке: что нужно знать заранее
4. Как рассчитать мощность теплого пола
5. Разновидности электрических теплых полов
6. Кабельные полы: особенности, преимущества и монтаж
7. Термоматы: подключение теплого пола к электричеству
8. Монтаж и подключение электрического пленочного пола
9. Стержневые элементы: схема подключения теплого пола к электричеству
10. Подключение термостата: шаги и рекомендации
11. Заключение

Введение

В сложных климатических условиях, когда значительную часть года преобладают низкие температуры, без дополнительного обогрева помещений не обойтись. С наступлением холодов во всех регионах нашей страны, за исключением нескольких южных районов, запускаются централизованные или индивидуальные отопительные системы. Для поддержания комфортной температуры в жилых домах, общественных учреждениях и на производственных объектах используются разные методы.

В числе наиболее востребованных и эффективных – теплый пол. Это разновидность системы отопления, обеспечивающая равномерное распределения тепла по всей площади помещения. Воздух подогревается снизу за счёт установленных в полах нагревательных элементов. Для этих целей используются электрическое и инфракрасное оборудование, а также водяные системы подогрева, подключаемые к общей отопительной системе.

Данный способ обогрева считается инновационным. Технология постоянно модернизируется и совершенствуется, появляются новые виды греющих элементов. Установка теплых полов является отличной альтернативой классическим отопительным системам. Проложенный по всей площади помещения, теплый пол примерно на четверть эффективнее обогревает пространство, чем радиаторные батареи. Нагревательные элементы скрыты от глаз и не портят интерьерную концепцию. При этом удаётся поддерживать высокий уровень безопасности и комфорта.

Рассмотрим особенности и достоинства электрического теплого пола, разберёмся в его видах и способах подключения.

Что такое теплые электрические полы, их особенности и преимущества

Теплый электрический пол представляет собой кабельную систему, в которой для нагрева проложенных под напольным покрытием проводников используется электрическая энергия. В качестве нагревательных элементов используются экранированные одножильные и двужильные кабели с двумя слоями изоляции, маты, плёнки. В перечень основных элементов также входят терморегулятор с датчиками температур воздуха и пола, соединительные муфты, изоляционные и монтажные материалы (сетка, стяжка, грунтовка, теплоизоляция).

Принцип работы основан на преобразовании электрического тока в тепловую энергию. По сравнению с традиционными отопительными системами, в которых тепло распределяется за счёт конвекционных потоков, теплый электрический пол прогревает всю площадь помещения равномерно. Поток тепла от основания распределяется по всему периметру, проникая даже в наиболее холодные зоны. Таким образом в комнате создается комфортный микроклимат. Установленный термостат позволяет регулировать температурный режим.

Преимущества

• Теплый пол не нагревается слишком сильно. Установленный терморегулятор позволяет выбирать оптимальный температурный режим.
• Нагревательные элементы могут укладываться практически под любой напольный материал – линолеум, ковролин, ламинат, паркет, кафель, мрамор.
• Нагревательный кабель напрямую не контактирует с воздухом, поэтому в помещении сохраняется комфортный микроклимат с оптимальной влажностью.
• Расход энергии на теплый пол гораздо меньше, чем на другие электроприборы для обогрева. При этом оборудование характеризуется высокой энергоэффективностью.
• Двойная изоляция и экранирующая оплетка – гарантия безопасности при эксплуатации оборудования.
• Все элементы скрыты под напольным покрытием. Это увеличивает полезную площадь помещения и позволяет реализовать любые интерьерные решения.
• Приятные тактильные ощущения – одно из главных достоинств теплого пола. По нагретой поверхности приятно ходить босиком. Дети могут спокойно играть на полу без риска простудиться.
• Стоимость монтажа электрических систем на порядок ниже, чем расходы на прокладку и подключение труб.

Также следует отметить, что монтаж электрического теплого пола не такой трудозатратный, как прокладка труб и подключение батарей.

Что касается недостатков, то их не так уж много. До начала монтажа необходимо точно рассчитать мощность и выбрать наиболее подходящие электросистемы. Так как при обогреве электроприборами всегда есть риск поражения током, важно правильно уложить и подключить нагревательные элементы. Схема подключения теплого пола к электричеству должна соответствовать действующим нормативным документам – ПУЭ, СНиП, ГОСТ, СП.

Подготовка к установке: что нужно знать заранее

Прежде, чем приступить к монтажу теплого пола, необходимо взвесить все «за» и «против». Во-первых, это не самый экономичный способ обогрева помещения. Во-вторых, в регионах с холодным климатом теплый пол не сможет полностью заменить централизованное отопление. И в-третьих, проложенные под напольным покрытием кабель или плёнка не являются гарантией от появления плесени. Если вы решили обустроить теплый пол в ванной комнате или на кухне, необходимо позаботиться о вентиляции. А это дополнительные расходы.

Если вы всё же решили использовать именно такой способ обогрева, определитесь с подходящим видом электрического пола, выполните необходимые расчёты и подготовьте комплектующие. Для монтажа понадобятся:

• терморегуляторы – специальные устройства, необходимые для контроля температуры и поддержания заданного уровня тепла в помещении;
• нагревательные элементы – кабели, инфракрасная плёнка, греющие маты;
• изоляционные материалы, которые предотвращают потерю тепла и защищают нагревательные элементы от воздействия влаги;
• контрольные датчики для измерения температуры основания;
• крепёжные элементы для укладки и фиксации нагревательных элементов – муфты, зажимы, монтажная лента;
• провода, кабели, розетки, выключатели, распределительный щиток – всё, что необходимо для подключения к источнику электропитания.

Для разметки основания используйте маркеры, уровни, длинные линейки.

Как рассчитать мощность теплого пола

Мощность – основная характеристика электрического теплого пола. Этот параметр рассчитывается до начала работ по монтажу. Порядок расчёта тепловой мощности:

• рассчитайте площадь помещения, которое планируется отапливать;
• определите удельную мощность, то есть количество ватт, необходимое для обогрева 1 кв. м.;
• умножьте площадь на удельную мощность.

Для расчёта площади помещения необходимо умножить длину комнаты на ширину. Если помещение имеет сложную конфигурацию, площадь можно уточнить в паспорте жилья. Обратите внимание, что нагревательные элементы целесообразнее прокладывать только на полезной площади. Пространство под мебелью, холодильником, раковиной или ванной обогревать не требуется. А значит, при расчётах площади обогрева такие пространства учитывать не нужно.

Удельная мощность является справочной величиной. В среднем она составляет 100 ватт на 1 кв. м. Точные значения зависят от материала, из которого построен дом:

• для кирпичных домов удельная мощность составляет 80-150 Вт/м2;
• для деревянных – 80-120 Вт/м2;
• для домов из пеноблоков – 70-120 Вт/м2;
• для строений из СИП-панелей – 60-100 Вт/м2;
• для каменных домов – 80-150 Вт/м2.

Если речь идёт об угловых комнатах, удельную мощность следует увеличить на 10-12 ватт. Для помещений на первом этаже необходимо увеличить расчётные значения мощности на 10-15%.

Разновидности электрических теплых полов

Технология монтажа теплого пола предполагает прокладку электрического нагревательного элемента.

Есть несколько видов элементов:

• Греющий кабель. Представляет собой нагревательный элемент в виде провода с тугоплавким сердечником. Кабель имеет ограничения по углам изгиба, внешне защищён теплостойкой изоляцией. Такой нагревательный элемент способен выделять максимальное количество тепла в течение длительного времени. Кабель можно уложить в помещении любой конфигурации. Срок службы – не менее 20 лет.
• Нагревательные маты. Это усовершенствованная разновидность кабеля со схожими характеристиками. Выпускается не в рулонах, а в виде сетчатой основы. Используется для помещений квадратной или прямоугольной формы.
• Пленочные инфракрасные излучатели. Сверхтонкие элементы, генерирующие инфракрасное (тепловое) излучение, нагревают тела или предметы, а не воздух. Можно использовать под любые виды напольного покрытия. Это самый тонкий вид нагревательных элементов, идеально подходящий для небольших по высоте помещений.
• Стержневые нагревательные элементы. Представляют собой прутки из карбона или углерода, соединённые в параллельную или последовательную цепь. Являются хорошей альтернативой греющему кабелю и могут использоваться в помещениях любой формы.

Чтобы определиться с выбором нагревательного элемента, необходимо подробнее рассмотреть преимущества и недостатки каждого из перечисленных видов.

Кабельные полы: особенности, преимущества и монтаж

Чаще всего электрический кабель укладывают под покрытия, которые адгезией связаны с основанием (например, под плитку или керамогранит). Нагревательный элемент встраивают в основание или бетонную стяжку. Выбирайте для монтажа кабель с высоким электрическим сопротивлением. Именно этот критерий является основным, так как от него зависит способность кабеля эффективно трансформировать электрический ток в тепловую энергию.

Преимущества кабельного пола:

• возможность равномерно уложить нагревательный элемент по всей поверхности стяжки;
• быстрый нагрев пола за несколько минут;
• простая схема управления расходом энергии и температурой нагрева при помощи установленного термостата;
• надёжность в процессе эксплуатации и отсутствие расходов на обслуживание.

Учтите, что такой способ отопления считается достаточно дорогим. Кроме того, необходимо знать, как соединить электрический теплый пол. Если вы выберете тонкий кабель и зальёте его толстым слоем стяжки, его мощности не хватит, чтобы пробиться через плиту. Любая ошибка при монтаже чревата выходом системы обогрева из строя, поэтому лучше доверить выполнение работ профессионалам.

Если же вы всё-таки решили сделать всё самостоятельно, используйте следующий алгоритм действий:

• На подготовительном этапе необходимо выровнять основание, заделать все сколы и трещины. Если есть выступающие над уровнем пола шляпки гвоздей или саморезов, их нужно убрать. На основание укладывают тепло- и гидроизоляционные материалы. Обычно для гидроизоляции используют полиэтиленовую плёнку, для утепления – фольгированный пенофол, пенопропилен или плотный полистирол, выдерживающий эксплуатационную нагрузку.
• На следующем этапе укладывается лента для фиксации нагревательного кабеля. Чтобы обеспечить равномерное нагревание, укладка ленты выполняется строго по схеме. Затем по ленте прокладывают греющий кабель, который необходимо подключить к выделенной линии. От счётчика выполняется отвод с автоматикой для отключения в случае перегрева. После подключения кабель следует проверить и убедиться, что он нагревается по всей длине.
• Вместе с кабелем монтируется датчик температуры. Расстояние от него до стены с термостатом должно составлять примерно 500 мм. Датчик устанавливается в углублении, выполненном в термоизоляции. Для защиты используется гофрированная труба.
• Поверх кабеля монтируют бетонную стяжку толщиной не менее 20 мм. Предварительно по всему периметру необходимо уложить ленточный демпфер, который будет поглощать тепловое расширение стяжки. В стяжку добавляют пластификаторы – они исключат растрескивание от перепадов температур. Срок застывания раствора – 28 дней. В это время не рекомендуется включать нагрев.
• Когда бетон полностью застынет, можно укладывать напольное покрытие. Это могут быть кафельные или каменные плитки, устойчивый к высоким температурам ламинат, ковролин без пропитки.

Обратите внимание, что подключение теплого пола к электричеству выполняется после проверки всей электропроводки в доме. Это позволит убедиться, что она выдержит высокую нагрузку.

Термоматы: подключение теплого пола к электричеству

Для правильного подключения термоматов также предварительно выполняются расчёты мощности обогрева и разрабатывается схема монтажа. Термоматы можно смонтировать самостоятельно, наклеив кабель на ленту, или приобрести в готовом виде в рулонах, рассчитав размер в соответствии с площадью помещения. Так вы сможете полностью перекрыть поверхность пола без холодных участков.

Преимущества термоматов:

• простота монтажа – маты раскатывают на подготовленном основании, соединяют в последовательную или параллельную цепь, подключают к выделенной линии;
• равномерное распределение тепла за счёт уложенного с определённым шагом греющего кабеля;
• незначительная толщина термомата, который легко монтируется под стяжку толщиной 20 мм.

Термоматы обойдутся дороже кабельного пола. Кроме того, нагревательные элементы такого типа подходят только для помещений стандартной конфигурации.

Порядок монтажа полов на термоматах:

• На предварительном этапе необходимо подготовить поверхность и уложить теплостойкую подложку. Для этих целей используются плиты или рулонные материалы, которые приклеиваются к бетонному или деревянному основанию. Это позволит уменьшить тепловые потери, так как всё тепло от нагревательного элемента будет уходить вверх.

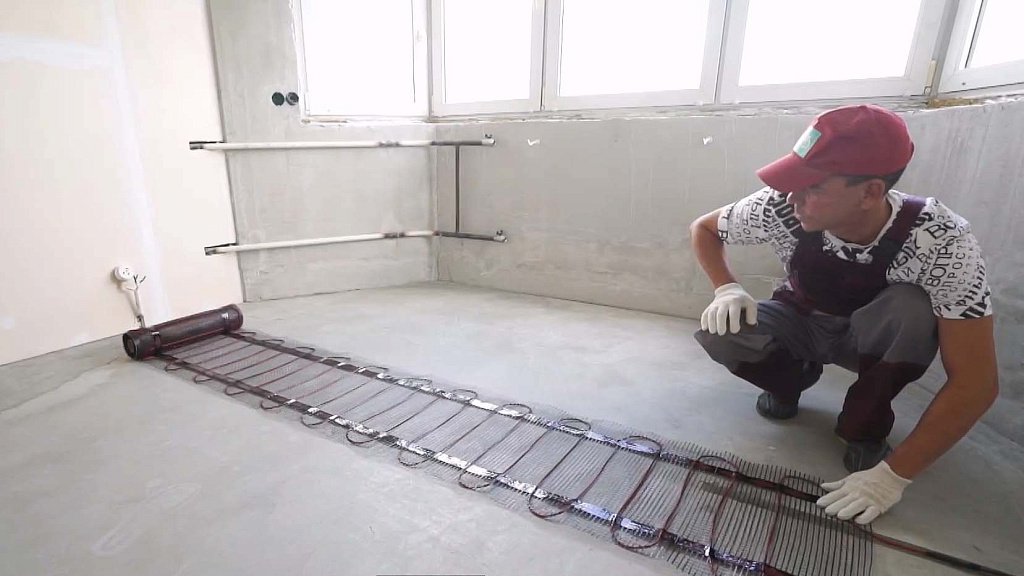

• Затем раскатывают рулонный термомат. Важно, чтобы отводы кабеля были расположены как можно ближе к точке подключения к электрической сети. Термоматы укладываются без нахлёста друг на друга. Для фиксации используется специальная клейкая лента. Для подключения необходимо сделать отвод от счётчика или распределительной коробки. Также следует установить автоматы защитного отключения.
• После проверки работоспособности нагревательного элемента и калибровки термостата можно приступать к монтажу стяжки. В раствор добавляют специальные присадки, которые ускорят процесс затвердевания бетона. Если выполняется монтаж пола в ванной комнате или на кухне, бетон пропитывают гидрофобными растворами, выполняющими роль гидроизоляции.
• Заключительный этап – укладка напольного покрытия.

Термодатчик монтируют в штробу размером 20х20 мм, поместив его в гофру между нагревательными элементами. Расстояние от стены – не менее 500 мм.

Монтаж и подключение электрического пленочного пола

Такой нагреватель состоит из двух слоёв плёнки, между которыми проложена шина из углерода или биметаллического сплава. Плёнка изготовлена из полимера, устойчивого к нагреву до 70°C. Шины проложены по всей поверхности плёнки, а их концы выведены на две токопроводящие полосы, подключённые к термостату и внутридомовой электросистеме.

Преимущества пленочного пола:

• быстрый монтаж;
• возможность проложить покрытие по всему периметру помещения;
• незначительная толщина нагревательных элементов – не более 0,5 мм, что позволяет использовать плёнку под любое напольное покрытие;
• встроенная защита от перегрева и короткого замыкания;
• генерация теплового инфракрасного излучения, которое нагревает предметы, а не воздух.

Плёнку можно резать на прямоугольные и квадратные куски, поэтому она подходит для помещений нестандартной формы.

Порядок подключения:

• Подготовка основания и заделывание дефектов. На этом же этапе укладывают рефлекторный теплоизолятор, отражающий тепловые волны в комнату.
• Укладка пленочного нагревателя. Отдельные части плёнки укладываются только в стык, монтаж внахлёст недопустим из-за возможного перегрева. Для соединения частей используются специальные клеммы.
• Установка термостата и датчиков температуры, калибровка, проверка работоспособности излучателя.
• Укладка дополнительного слоя термостойкой пленки, которая предохраняет нагревательный элемент от истирания и слабых механических повреждений.
• Укладка напольного покрытия (обычно это ламинат).

Обратите внимание, что бетонную стяжку делать не нужно.

Стержневые элементы: схема подключения теплого пола к электричеству

Для таких полов используются нагревательные элементы в виде стержня, изготовленные из биметаллических сплавов, карбона или чистого углерода. Стержни раскладываются в произвольном порядке, но концы каждого должны быть подсоединены к отдельным токопроводящим полосам или проводам.

Преимущества стержневого пола:

• саморегулируемая система, которая снижает проводимость стержней при перегреве;
• возможность использования в помещениях любой конфигурации;
• долговечность, безопасность использования.

Стержневые элементы не дают столько тепла, как нагревательный кабель, но они более надёжные.

Порядок подключения:

• Подготовка основания, включающая заделку трещин и установку теплоизолирующих панелей.
• Укладка армирующей сетки поверх теплоизоляции с обозначением мест установки стержней.
• Укладка стержней по маркерам и соединение в общую сеть.
• Подключение термостата.
• Проверка исправности цепи, калибровка термостата.
• Монтаж стяжки поверх нагревательных элементов.

После застывания бетона укладывают напольное покрытие – ламинат или кафель.

Вам остаётся только определиться с типом нагревательного элемента, после чего можно приступать к монтажу.

Подключение термостата: шаги и рекомендации

Процесс подключения термостата к системе электрического тёплого пола требует точного выполнения каждого шага для обеспечения безопасного и эффективного управления температурным режимом.

Сначала выберите оптимальное место для установки термостата — он должен располагаться на удобной высоте на стене, обычно около 1,5 метра, и находиться вдали от прямого теплового воздействия.

Перед началом работы обязательно отключите питание сети для безопасности. Подготовьте провода, соединяющие нагревательные элементы с термостатом, и убедитесь в их достаточной длине. Подключите провода к соответствующим клеммам термостата, следуя схеме, предоставленной производителем, и надежно заизолируйте все соединения для предотвращения короткого замыкания.

Закрепите термостат на стене, убедившись в его прочной фиксации. После этого включите питание, настройте термостат и проведите тестирование, проверяя работу в различных температурных режимах. Обязательно убедитесь в том, что система прогревается равномерно и без сбоев.

Анонс товаров

Заключение

Электрические тёплые полы представляют собой современное и эффективное решение для создания комфортного климата в жилых и коммерческих помещениях.

Благодаря разнообразию доступных систем, включая кабельные, термоматы, плёночные и стержневые полы, каждый может выбрать оптимальный вариант с учётом потребностей и особенностей помещения. Эти системы обеспечивают равномерное распределение тепла, энергоэффективность и простоту в эксплуатации.

Установка и подключение электрических тёплых полов требуют тщательного следования инструкциям и рекомендациям производителей, а также могут быть усовершенствованы за счёт профессиональной помощи.

Важно также учитывать вопрос правильного подключения и использования термостата для достижения оптимального теплового комфорта.

В результате, тёплые полы не только улучшают качество жизни, создавая уют и тепло в доме, но и могут значительно сократить затраты на отопление. Современные технологии и адаптивные решения позволяют интегрировать тёплые полы в интерьер любого типа, делая их незаменимой частью современного обогрева.
