Внутрипольные конвекторы Varmann QTHERM HK
Нагрев и охлаждение. Принудительная конвекция

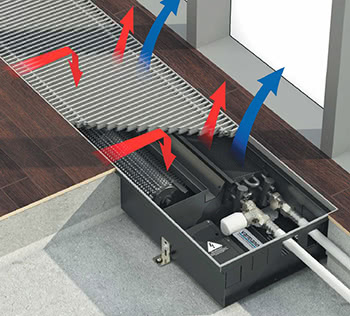

Конвекторы для нагрева и охлаждения воздуха с
тангенциальными вентиляторами Varmann Qtherm HK — это готовая к монтажу
система
кондиционирования воздуха, предназначенная для компенсации
дополнительных теплопритоков в летний период и изоляции от нисходящего
холодного воздуха в отопительный период от оконного проема.
В Qtherm HK установлен высокоэффективный медно-алюминиевый
теплообменник, работающий как в 2-х трубной, так и 4-х трубной системе
подачи тепло-холодоносителя, малошумными тангенциальными вентиляторами,
создающими равномерный поток воздуха.
Для сбора конденсата используется поддон с дренажным патрубком.
Конвекторы Qtherm НК оснащены встроенным микропроцессорным регулятором плавного изменения скорости вращения вентиляторов.
.

Эксплуатационные данные внутрипольных конвекторов с вентилятором Varmann Qtherm HK 310
- Параметры эксплуатации конвекторов Qtherm HK:
- рабочее давление теплохолодоносителя – 16 бар;
- давление гидравлических испытаний конвектора – 25 бар;
- максимальная рабочая температура теплоносителя – 130 °С.
- напряжение питания вентиляторов переменного тока 220 В.
Конструктивные особенности Qtherm HK 310
- Все детали конвектора выполнены из высококачественной
листовой оцинкованной стали, окрашены износостойким порошковым
напылением в чёрный матовый цвет, что делает невидимыми все компоненты
конвектора под решёткой.
- Использование для изготовления теплообменника таких материалов,
как медь и алюминий, гарантирует высокую стойкость к коррозии и
долговечность в эксплуатации.
- Корпус «двойное дно» с дренажными отводами конденсата.
- Теплообменник с новой шахматной геометрией расположения труб
более высокой производительности. Удобство
монтажа с использованием
быстроразъёмного соединения 3/4" «евроконус» для подключения
тепло-холодоносителя 2-х трубных, 4-х трубных систем.
- При 4-х трубной системе, подключения выводятся вправо и влево.
- Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.
- Микропроцессорный регулятор скорости вращения вентиляторов с
выполненным электромонтажом, позволяет плавно изменять скорость вращения
вентиляторов без покупки дополнительных комплектующих, подключается к
любым инженерным системам, в том числе «умный дом».
- Полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
Базовый комплект поставки
- корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
- тангенциальные вентиляторы в кожухе на виброопорах с ЕС-двигателями 24 В;
- микропроцессорный регулятор в пластиковой коробке;
- роликовая, либо линейная решетка, из анодированного алюминия,
либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из
нержавеющей стали;
- декоративная рамка по периметру жёлоба из алюминия U-образного,
либо F-образного профиля, выполненная в цвет решетки, с черной полосой
из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек;
- воздухоспускной клапан 3/8";
- паспорт, инструкцию по монтажу и эксплуатации.
