Дизайн-конвектор Varmann SteelKon

Дизайн-конвектор Varmann SteelKon

Описание

Эксплуатационные данные

Рекомендуется эксплуатация в закрытых системах водяного отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Параметры эксплуатации конвекторов SteelKon:

• рабочее давление теплоносителя не более 16 бар;
• давление гидравлических испытаний конвектора – 25 бара;
• максимальная рабочая температура теплоносителя – 130 °С.

Формирование артикула

Модель: SteelKon

Тип модели:

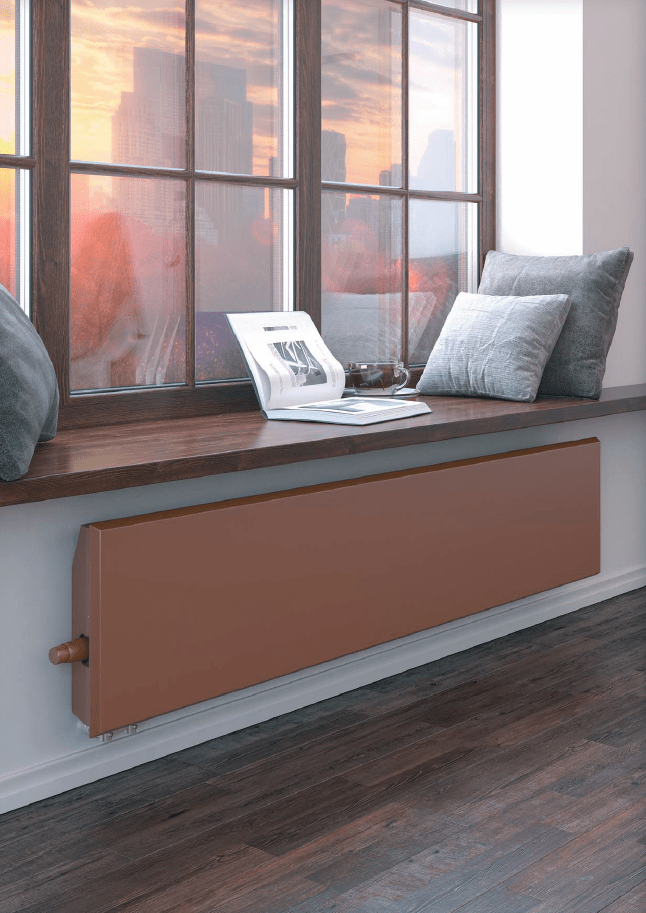

H — горизонтальная

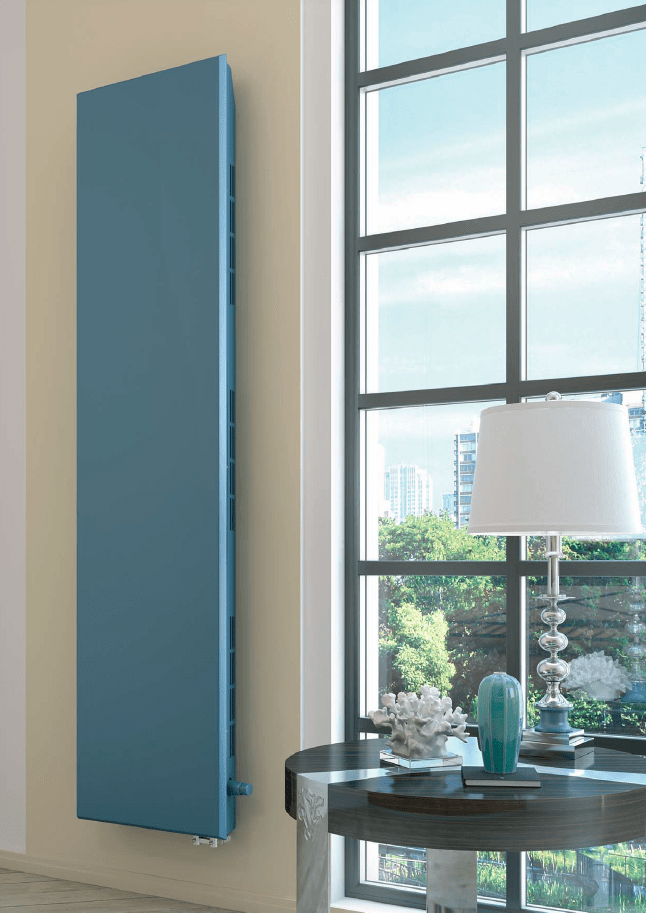

V — вертикальная

Монтажное исполнение:
W — настенный монтаж
F — напольный монтаж

Подключение:
V — "снизу" со встроенным вентилем
О — "боку"

Габаритные размеры:
Глубина, [мм] — 80, 115
Высота, [мм]
горизонтальная модель — 180, 330, 450, 550
вертикальная модель — 1020, 1220, 1520, 1820, 2020
Длина, [мм]
горизонтальная модель — 720, 1020 1220, 1520, 1820
вертикальная модель — 450, 550

Цвет панели:
цвет по RAL

Подключение:
без обозначения — подключение "справа"
L — подключение "слева"

Конструктивные особенности

• Все детали конвектора выполнены из высококачественной листовой оцинкованной стали и окрашены порошковой краской.
• Использование материалов для изготовления тепло — обменника, таких как медь и алюминий гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Высокая эффективность и низкая инерционность теплообменника позволяет быстро и эффективно прогревать помещение. Гарантия на теплообменник — 10 лет.
• Теплообменник окрашен в черный цвет.
• Удобство монтажа с использованием быстроразъёмного соединения G 3/4" «евроконус» при боковом подключении. Специальный узел Rp 1/2" при подключении снизу с защитой от проворачивания и межосевым расстоянием 50 мм.
• Термостатический вентиль скрыт в корпусе, термостатическая головка окрашивается в цвет корпуса конвектора по RAL.
• Лицевая панель из оцинкованной стали окрашивается порошковой краской в цвет корпуса конвектора.
• Температура панели во время эксплуатации никогда не превышает 40 °C, что гарантирует защиту от получения ожога.
• Лицевые панели дизайн — конвекторов съемные, что предоставляет сдобный доступ к теплообменнику и арматуре, значительно облегчает и монтаж приборов, и уход за ними в процессе эксплуатации.

Базовый комплект поставки

• корпус из оцинкованной стали с перфорацией овалом в верхней части, окрашенный порошковой краской в цвет по RAL, соответствующий лицевой панели;
• передняя панель из оцинкованной стали;
• теплообменник двухъярусный, с установленным термостатическим вентилем, с подключением Rp 1/2’’ «снизу”» или без вентиля с подключением «сбоку» G3/4” «евроконус»;
• никелированный воздухоспускной клапан 3/8”;

• паспорт, инструкция по монтажу и эксплуатации.
